定量控制箱：具有自動批量控制、自動循環控制、自動配料、發料、分裝、裝車、打料、灌裝、自動調節、恒定流量等功能來代替復雜、繁重的人工操作。做到流水線生產，確保質量。
定量控制系統簡介
一、管道流量定量控制箱的組成：
1、流量傳感器：這是控制的基礎，直接影響控制的效果，有信號輸出功能。同時流量計種類較多，還要根據測量介質、管道口徑、流量范圍、防腐、防爆、防護等級等參數和要求進行選型，選擇合適的流量計。
2、定量控制箱：內含智能定量控制儀、內部控制線路及組件、外部控制按紐和指示燈等，箱子的標準尺寸300*400*2000mm（高*寬*厚）、傳感器、閥、泵均有控制器內部直接供電。并可以輸出0-10mA、4-20mA、RS485等信號到其他監控、控制設備上，還可加接打印功能。
3、斷流設備：根據口徑、介質、壓力、溫度選 擇合適的閥(如電磁閥、氣動球閥、電動閥等 )，動力源可以由液位差產生的自流，泵（需提供泵的電壓、功率）等。我們量身定制，我們也提供配套設備。
二、管道流量定量控制箱：
定量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出繼電器信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。示意圖如下：
三、管道流量定量控制箱產品特點：
1、只需要流量計、控制器和斷流設備組成；
2、控制器內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整，流量計和斷流設備等均有控制器內提供電源，只需要給控制器提供AC220V/AC380V即可；
3、控制器面板設有“啟動"、“停止"和“清零"按紐，并有“狀態指示燈"顯示，因此顯示直觀，操作簡單、方便、易學；
4、定量控制儀為全中文/英文液晶顯示，每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成；
5、可加變頻器控制電機轉速來恒定補液的速度；
四、管道流量定量控制箱主要功能：
1、設有大、小閥控制，分別控制大流量和小流量，達到精度。
2、同時控制泵和閥門時，設有開泵延時啟動和關泵提前、延遲關閥功能；
3、配有溢料、憋泵接口，發生溢料、憋泵時關閉打料即時保護；
4、定量配發料系統 配發料定量控制器內可查看總累積、瞬時流量、時間、流量計輸入信號值等，并可查看每次的打料的次數、發料時間、結束時間、預發量、實發量；
5、可配打印機進行實時打印功能，打印功能包括打料次數、介質、起始時間、結束時間、預發量、實發量；
6、斷電保持功能：如在打料過程中出現斷電后來電時，定量控制儀暫停狀態，自動保持?jǐn)嚯娗暗墓ぷ鲾?shù)據。
7、控制儀與控制器如需其他功能我們可訂制；
五、定量控制箱訂貨須知：
1、選擇合適的流量計：告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求，我們給您選型；
2、說明定量配發料系統 配發料定量控制器的要求：如每次定量值的大小、每天控制的次數、是否每次控制的值都一樣以及其他要求；
3、選擇斷流設備：如已有斷流設備請告之其工作電源和功率；如需要我們提供斷流設備也可以。在此我們建議斷流設備請選擇電磁閥或氣動閥，控制泵時可選擇提前停止泵功能（泵停止時不是馬上停止，有一定的慣性，同時也是保護閥門）。

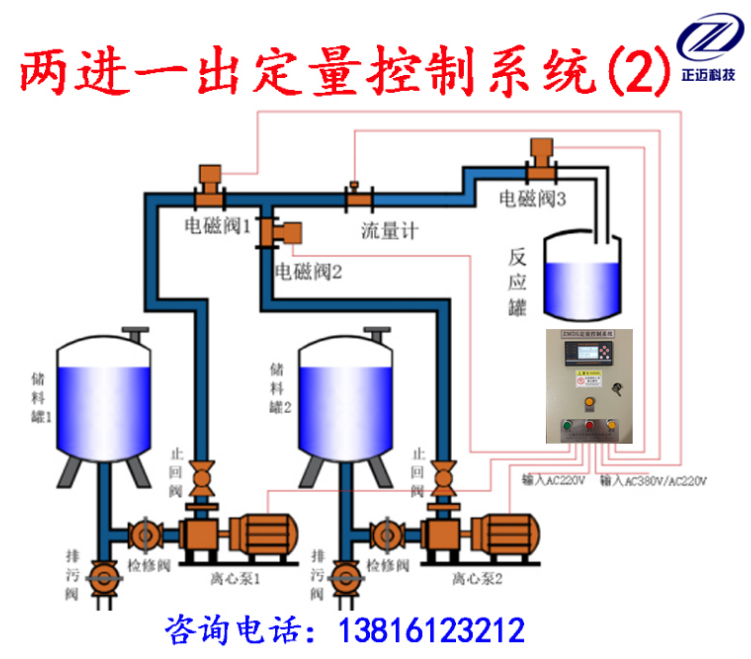

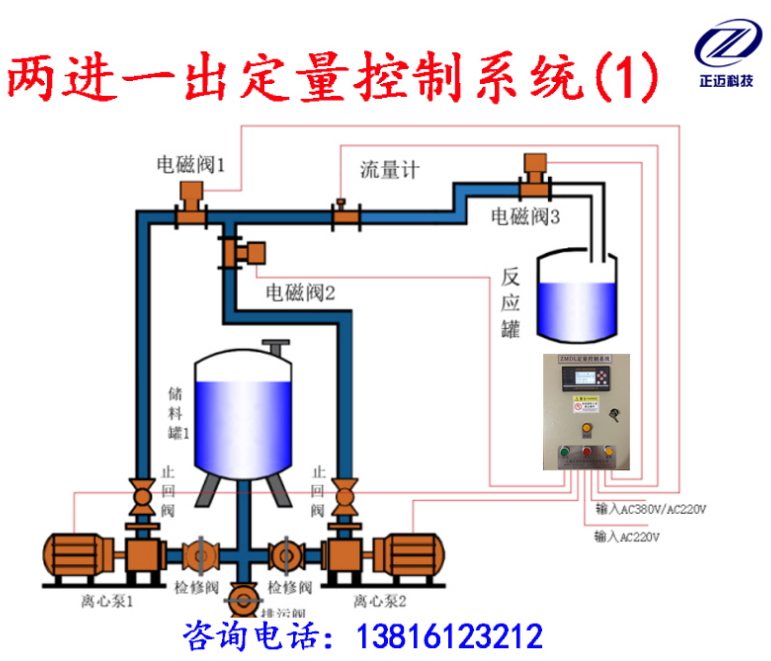

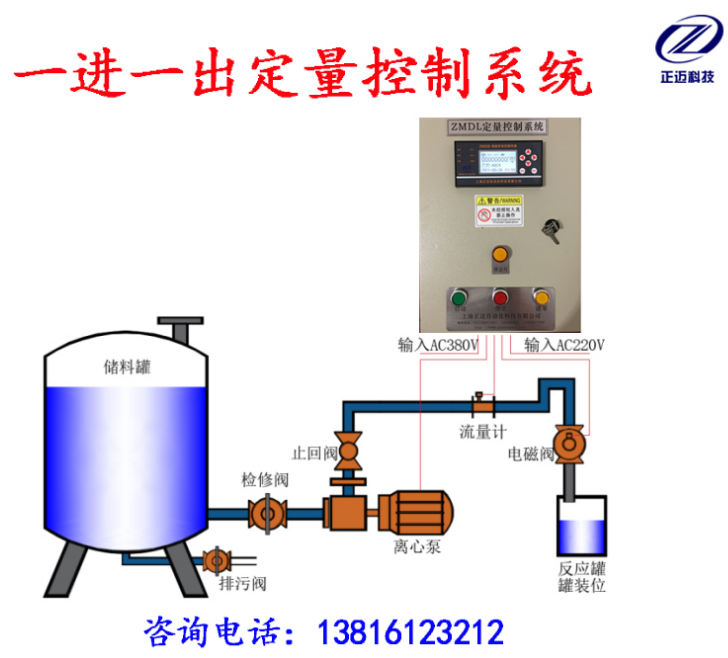

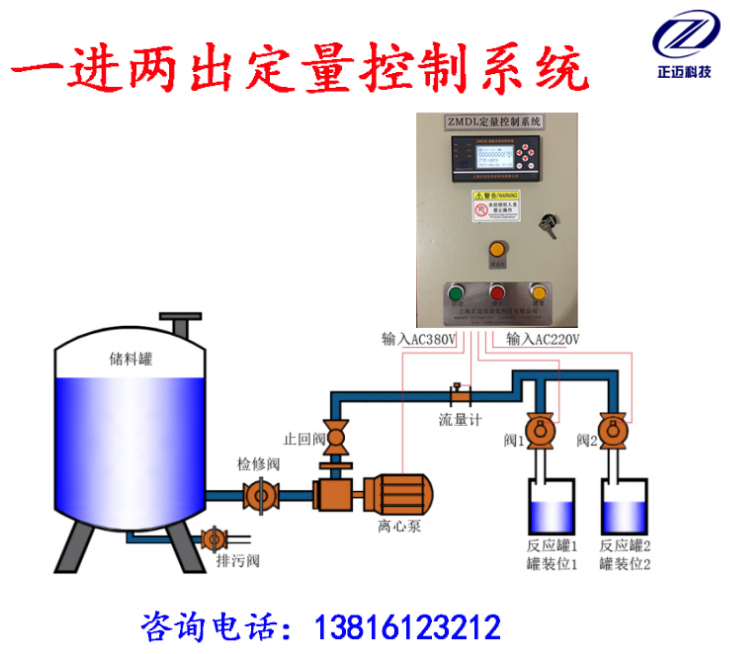

部分產品示意圖（可根據現場要求訂制）
|
